Como Validar Sistemas HVAC em Conformidade com ANVISA, FDA e ISO: Abordagem Ágil com Suporte Digital
Introdução
Os sistemas de aquecimento, ventilação e ar-condicionado (AVAC), conhecidos internacionalmente como HVAC (Heating, Ventilation and Air Conditioning), exercem papel fundamental na manutenção da qualidade do ar em ambientes produtivos de indústrias biofarmacêuticas. A validação desses sistemas é essencial para garantir que produtos sejam fabricados em condições ambientalmente controladas e seguras.
Normas e Guias Técnicos
A maioria dos países possui normas claras sobre como os sistemas HVAC devem ser projetados, mantidos e validados. No Brasil, essas exigências são orientadas por normas da ABNT e por Resoluções da Diretoria Colegiada (RDC) da ANVISA.
Normas Técnicas Relevantes
- ABNT NBR 16401: Instalações de ar-condicionado: projetos, conforto térmico e qualidade do ar.
- ABNT NBR ISO 14644-1: Classificação da limpeza do ar por concentração de partículas.
- ABNT NBR ISO 14644-3: Métodos de ensaio em áreas limpas.
- ABNT NBR ISO 14698-2:2005: Avaliação e interpretação de dados de biocontaminação.
Principais RDCs da ANVISA:
- RDC 658/2022: Boas Práticas de Fabricação de Medicamentos
- RDC 665/2022: Produtos médicos e de diagnóstico in vitro
- RDC 654/2022: Insumos farmacêuticos ativos
- RDC 430/2020: Armazenamento e transporte de medicamentos
- RDC 47/2013 e RDC 48/2013: Saneantes, cosméticos e perfumes
- RDC 204/2006: Fracionamento de insumos farmacêuticos
Validação de Sistemas Computadorizados (SCADA/Supervisório)
O sistema supervisório (SCADA) do HVAC é o elo entre o usuário e o controle automatizado. Deve cumprir requisitos de segurança e rastreabilidade definidos no Guia nº 33 da ANVISA e FDA 21 CFR Part 11.
Funcionalidades obrigatórias:
- Controle de acesso com perfis e ID único
- Trilha de auditoria para alterações em parâmetros críticos
- Registro íntegro dos dados e assinatura eletrônica
- Registro da autoria, data e hora de modificações
Um desafio recorrente está na validação de IHMs (Interfaces Homem-Máquina), que frequentemente não oferecem rastreabilidade adequada. Isso exige avaliação de riscos para sua liberação.
Arquitetura de Sistemas HVAC
A arquitetura de automação de sistemas HVAC envolve múltiplos componentes:
- PLCs, IHMs, servidores, supervisórios e displays locais
- Ações críticas podem ser executadas tanto via supervisório quanto via IHMs
A validação deve garantir que qualquer interface (inclusive IHMs) esteja em conformidade com os requisitos de integridade de dados e controle.

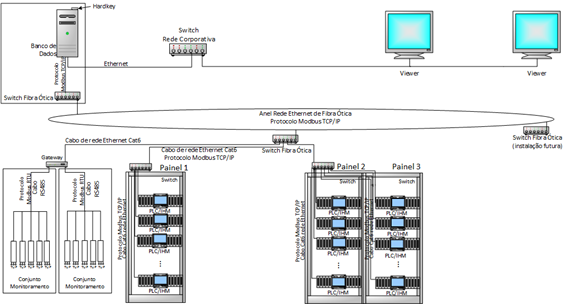

Figura 1: Exemplo de arquitetura de hardware de um sistema de automação e controle de HVAC
Gerenciamento de Riscos
Conforme o GAMP5® e o Guia nº 33 da ANVISA, a abordagem baseada em risco é essencial. A seguir, alguns cenários típicos de riscos:
- Alterações em parâmetros críticos sem rastreabilidade via IHMs
- Falta de identificação do operador nas IHMs
- Inversores de frequência com displays locais que não registram alterações
- Interferência local que impede o controle remoto correto
Esses riscos podem ser
mitigados com:
- Travas físicas e eletrônicas
- Configurações seguras no sistema supervisório
- Uso de IHMs compatíveis com FDA 21 CFR Part 11
Validação Ágil e GO!FIVE®
A validação ágil é uma abordagem moderna, iterativa e adaptável. A plataforma GO!FIVE® permite aplicar essa metodologia ao HVAC, promovendo:
- Divisão por áreas (zonas de produção, armazenamento etc.)
- Validação incremental (qualificação de design, instalação, operação e desempenho por etapa)
- Liberação progressiva, permitindo uso parcial do sistema conforme validação avança
A solução de validação digital GO!FIVE® inclui biblioteca pré-pronta de requisitos, riscos e testes aplicáveis a HVAC, facilitando a conformidade com ANVISA, ISO e FDA.
Monitoramento Ambiental
O monitoramento de temperatura, umidade e pressão diferencial pode ser integrado ao sistema HVAC ou operar de forma independente.
Porém, se o sistema de controle não for validado, não há garantia de integridade de dados. Assim, a ANVISA tem exigido a validação de ambos, controle e monitoramento, mesmo que sejam sistemas distintos.
Pontos Críticos a Observar
Um sistema HVAC servindo áreas classificadas deve ser considerado de impacto direto. Componentes e instrumentos devem ser avaliados segundo:
- Parâmetros críticos (BPx): ex. pressão diferencial, fluxo de ar
- Componentes críticos: filtros HEPA, válvulas, desumidificadores
- Instrumentos críticos: sensores de temperatura, pressão, fluxo
Validação de Software x Qualificações
O sistema supervisório é classificado como crítico por envolver automação e permitir intervenção direta em etapas produtivas. Por esse motivo, é fundamental manter registros detalhados com as funcionalidades previstas, possíveis falhas, métodos de verificação e estratégias para assegurar desempenho adequado ao longo de seu ciclo de vida.
